CKV500-800系列數控立式車床
產品特點
| 高剛性 | 高效率 | 高精度 | 維護簡單 |
 |
 |
 |
 |
| 高密度鑄鐵，整體式底座，大截面橫梁及立 柱，進口滾柱導軌，有效機床剛性。 |

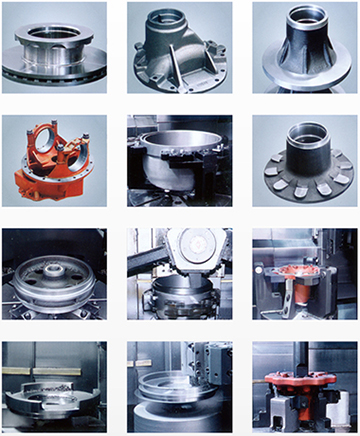

伺服主軸，寬廣的調速范圍。進給軸高 速位移，豐富的自動化刀塔配置，整體 式防護并可選配自動門，選配機器人接 口，可方便聯組成自動化生產線，特別 適合汽車，軸承，發動機，電梯等大批 量生產的行業。 | 整體式主軸單元，回轉精度 高；進口滾柱直線導軌，預拉 式絲桿支承，兼顧切削剛性及 定位精度。 | 主軸單元及絲桿支承單元免維護。液壓 系統的調整直接在正面門后。 |
刀塔形式
 |
A型刀塔 采用端齒盤定位，能承受很大的 切削力，重復定位精度0.005。 換刀時間短，允許裝直徑粗的刀 桿，加高厚度尺寸較大的零件剛 性更好。 |
 |
 |
E型刀塔 刀位多，液壓換刀及鎖刀，剛性好；端 齒盤定位，重復定位精度0.003;具有就 近換刀功能，換刀速度快。比較適合于 扁平類零件加工。 |
|
 |
V.D.I刀塔 在E型刀塔基礎上具備了鉆攻銑等動力刀 具功能，配合主軸的C軸控制，使機床具 備車、鉆、攻、銑一體功能，可減少工 件上下料時間，減少重復定位誤差，節約物流空間。 |

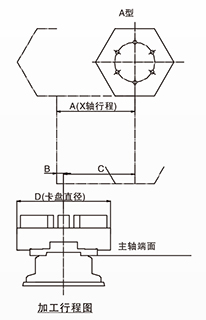

加工行程
| A型刀塔 | ||||||||||||||||||||||||||||||||||||||
 |
|
|
||||||||||||||||||||||||||||||||||||
| E型刀塔 | ||||||||||||||||||||||||||||||||||||||
 |
|
 |
||||||||||||||||||||||||||||||||||||
| E+C (V.D.L)型刀塔 | ||||||||||||||||||||||||||||||||||||||
 |
|
 |
||||||||||||||||||||||||||||||||||||
主要規格參數
| 參數名稱 | 單位 | CKV500A | CKV500E | KV500E+C | CKV630A | CKV630E | |
| 床身上回轉直徑 | mm | 600 | 600 | 600 | 780 | 780 | |
| 切削高度 | mm | 600 | 600 | 600 | 700 | 700 | |
| 床身上回轉直徑 | mm | 500 | 500 | 500 | 630 | 630 | |
| 主軸 | 主軸轉速范圍 | r/min | 50-1500 | 50-1500 | 50-1500 | 50-750 | 50-750 |
| 主軸輸出扭矩 | N.m | 750 | 750 | 750 | 780 | 780 | |
| 主電機輸出功率 | 連續/30分鐘 | KW | 22/30 | 22/30 | 22/30 | 22/30 | 22/30 |
| 卡盤直徑 | inch | 15 | 15 | 15 | 21 | 21 | |
| X軸快移速度 | m/min | 12 | 12 | 12 | 10 | 10 | |
| Z軸快移速度 | m/min | 12 | 12 | 12 | 10 | 10 | |
| X軸行程 | mm | 330 | 330 | 330 | 400 | 400 | |
| Z軸行程 | mm | 600 | 600 | 600 | 700 | 700 | |
| 加工精度 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
| 加工工件表面精糙 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | ||
| 定位精度 | X 軸 | mm | 0.018 | 0.018 | 0.018 | 0.018 | 0.018 |
| Z 軸 | mm | 0.020 | 0.020 | 0.020 | 0.020 | 0.020 | |
| 重復定位精度 | X 軸 | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 |
| Z 軸 | mm | 0.008 | 0.008 | 0.008 | 0.008 | 0.008 | |
| 標準刀架形式 | 立式6工位 | 臥式8工位 | 臥式8工位動力刀座 | 立式6工位 | 臥式8工位 | ||
| 機床重重 | kg | 8000 | 8000 | 8200 | 9000 | 9000 | |
| 機床外形(長*寬*高） | mm | 3200*2000*3000 | 32 00*2000*3000 | 32 00*2000*3000 | 3600*2300*3100 | 3600*2300*3100 | |
| 參數名稱 | 單位 | CKV630E+C | CKV800A | CKV800E | CKV800E+C | |
| 床身上回轉直徑 | mm | 780 | 1000 | 1000 | 1000 | |
| 切削高度 | mm | 700 | 800 | 800 | 800 | |
| 床身上回轉直徑 | mm | 630 | 800 | 800 | 800 | |
| 主軸 | 主軸轉速范圍 | r/min | 50-750 | 50-750 | 50-750 | 50-750 |
| 主軸輸出扭矩 | N.m | 780 | 1800 | 1800 | 1800 | |
| 主電機輸出功率 | 連續/30分鐘 | KW | 22/30 | 30/37 | 30/37 | 30/37 |
| 卡盤直徑 | inch | 21 | 24 | 24 | 24 | |
| X軸快移速度 | m/min | 10 | 10 | 10 | 10 | |
| Z軸快移速度 | m/min | 10 | 10 | 10 | 10 | |
| X軸行程 | mm | 400 | 550 | 550 | 550 | |
| Z軸行程 | mm | 700 | 800 | 800 | 800 | |
| 加工精度 | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
| 加工工件表面精糙 | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | ||
| 定位精度 | X 軸 | mm | 0.018 | 0.018 | 0.018 | 0.018 |
| Z 軸 | mm | 0.020 | 0.020 | 0.020 | 0.020 | |
| 重復定位精度 | X 軸 | mm | 0.006 | 0.0075 | 0.0075 | 0.0075 |
| Z 軸 | mm | 0.008 | 0.015 | 0.015 | 0.015 | |
| 標準刀架形式 | 臥式8工位動力刀座 | 立式6工位 | 臥式8/10工位 | 臥式8/10工位動力刀座 | ||
| 機床重重 | kg | 9500 | 12000 | 12000 | 12500 | |
| 機床外形(長*寬*高） | mm | 3600*2300*3100 | 3800*2500*3500 | 3800*2500*3500 | 3800*2500*3500 | |
